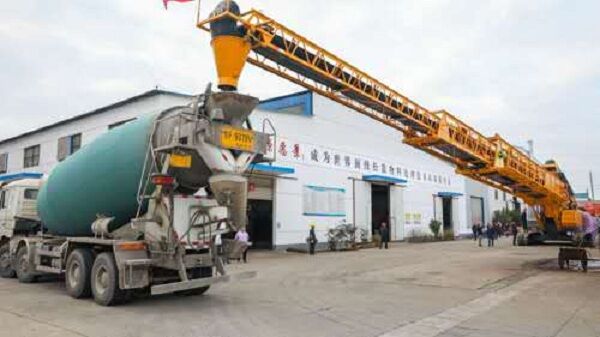

履帶式布料機：
由上料膠帶輸送機，布料膠帶輸送機，履帶式底盤和相關控制系統組成的機械設備。
上料膠帶輸送機：
將物料從收料口輸送到膠帶輸送機進料口的膠帶輸送機。
布料膠帶輸送機：
將物料從上料膠帶輸送機的出口傳輸?shù)绞樟宵c的膠帶輸送機。
臂架：
安裝在轉臺上，由多節臂組成，具有回轉，伸縮，變幅等功能的布料膠帶機機架。
最大布料半徑：
布料機出口中心到其回轉中心的最大距離。
最小布料半徑：
布料機出口中心到其回轉中心的最小距離.
布料作業范圍：
布料機最大半徑和最小半徑之間的區域。
布料機形式分類與基本參數：
基本參數：
混凝土布料機的基本參數為最大布料半徑，帶寬。
型號：
履帶式布料機型號由代號，膠帶寬度，布料半徑和變型更新代號組成，型號備注如下：
BLJ-1-2C
BLJ—布料機代號
1- 膠帶輸送機寬度（單位：mm）
2- 布料最大半徑（單位：mm）
C-全液壓驅動不標注，液電混合形式標注為H。
履帶式布料機技術要求：
1） 設備性能
履帶式布料機設備性能如下：
1 設計輸送能力 80-120m3/h
2 最大布料半徑 R=40m
3 最小布料半徑 R=18m
4 布料臂架回轉角度 360°
5 布料臂架回轉速度 3.2rpm
6 布料臂架最大仰角 25 試驗達到30°
7 布料臂架最小俯角 -10
8 布料臂架伸縮速度 4m/min
9 輸送混凝土最大骨料 150mm 15°
10 輸送混凝土最大骨料 80mm 20°
11 輸送混凝土最大骨料 40mm 25°試驗達到30°
12 皮帶寬度 B=600mm
13 皮帶輸料速度 V=3—3.8m/s試驗達到4m/s
14 布料皮帶驅動 電動45kw
15 上料皮帶驅動 電動30kw
16 布料臂架伸縮驅動 電動22kw
17 布料臂架(布料皮帶) 三節伸縮/U型托滾
18 上料皮帶 單接結構/U型托滾
19 底盤 QUY50A
20 行走速度 1.3km/h
21 爬行能力 15%
22 柴油機型號 D6114ZG2A
23 柴油機輸出功率 125kw/2000rpm
24 履帶接地比壓 0.069MPa
25 底盤離地間隙 0.70m
