由于預拌混凝土生產(chǎn)與施工的脫節(jié)，加上人工成本的增加，預拌混凝土的現(xiàn)場養(yǎng)護工作常存在許多不足。很多工程案例出現(xiàn)表面質量缺陷、裂縫、強度不足等工程質量問題。由于我國地域寬廣、氣候條件也存在差異，在夏季，很多地區(qū)表現(xiàn)為高溫多雨、有些地區(qū)表現(xiàn)為高溫干旱、也有些地方表現(xiàn)為大風及晝夜溫差大，如何針對各地區(qū)的氣候條件制定有效的養(yǎng)護措施以便減少混凝土質量問題現(xiàn)象的發(fā)生，這是個值得思考的問題。
如何做好夏季混凝土的養(yǎng)護工作？
看完業(yè)內(nèi)專家和技術大咖的討論
受益無窮！
▼
鄧興才（廈門市建筑材料行業(yè)協(xié)會，教授級高工）
加強對混凝土的養(yǎng)護，是確保硬化混凝土力學性能增長，防止裂縫產(chǎn)生，提高混凝土耐久性能的必不可少的重要措施。其實，無論何時何地，無論針對哪一種類型的混凝土構件進行養(yǎng)護，也無論采取何種養(yǎng)護方式，其想要達到的直接效果無非是穩(wěn)定混凝土體系，盡量減少構件的失水干縮和溫差收縮，從而降低收縮應力，有效控制混凝土裂縫產(chǎn)生。就減少混凝土干縮而言，最根本的是要解決“保濕”問題；對大體積混凝土來說，不僅要“保濕”，還要進行“溫控”。
關于如何養(yǎng)護，現(xiàn)行的國家標準GB50666-2011《混凝土結構工程施工規(guī)范》第8.5.1條規(guī)定：“混凝土澆筑后應及時進行保濕養(yǎng)護，保濕養(yǎng)護可采取灑水、覆蓋、噴涂養(yǎng)護劑等方式。養(yǎng)護方式可根據(jù)現(xiàn)場條件、環(huán)境溫濕度、構件特點、技術要求、施工操作等因素確定?！?/span>
規(guī)范中強調(diào)保濕養(yǎng)護要“及時進行”是十分必要的，也很重要。所謂及時，就是在新澆筑的混凝土表面進行抹壓（消除失水缺陷）后，立即噴霧、覆蓋或蓄水養(yǎng)護。只有這樣做，才能最大限度地保持混凝土中拌合水不再損失。正如GB50164-2011《混凝土質量控制標準》第6.7.4條規(guī)定的“對于混凝土澆筑面，尤其是平面結構，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕?！?/span>
至于“保濕養(yǎng)護”的時間，不應少于14d，尤其要關注前7d天，這是黃金養(yǎng)護期，而關鍵是前三天，特別是第一天，這是關鍵中的關鍵。因為，混凝土的幼齡期在這一時段是膠凝材料水化最活躍，水化產(chǎn)物生成最多，強度增長最快的時段。但是，如果不注意養(yǎng)護，也是混凝土拌合水喪失最快、最容易產(chǎn)生失水缺陷的時段。有些施工人員卻不懂這個道理，為了趕工期，不僅不覆蓋，連水也不澆，剛剛終凝就開始放線，接著就吊裝鋼筋、模板、腳手架，哪顧得上養(yǎng)護？其結果后患無窮，只好花更多的錢、浪費更多的時間去處理滲漏，真是勞民傷財，還使硬化后混凝土的耐久
盛夏高溫季節(jié)施工時，砂石可噴灑水霧降溫；也可通過計算，以合適的冰霄用量等量取代部分拌合水攪拌混凝土，可以將混凝土的入模溫度降低到30℃以下。攪拌車滾筒應適時噴水降溫，輸送混凝土的泵管應覆蓋濕麻袋防曬散熱。若條件許可，應避開高溫時段澆筑混凝土?；炷翝仓螅瑧皶r進行保濕保溫養(yǎng)護，必要時，可搭蓋遮陽棚，防風防曬，減少水份蒸發(fā)
地下室外墻模板，最好采用保溫效果較好的，不吸水的漆面多層木模板，脫模時間宜不少于7d，但可在第二天松開固定模板的螺栓，并在其上部的縫隙處噴霧和覆蓋濕的土工布。墻體立面的模板拆除后，可噴霧、掛麻袋或土工布，也可以噴涂養(yǎng)護液或黏貼塑料薄膜養(yǎng)護，澆水保濕養(yǎng)護到14d以上。柱面可以在噴水后，用塑料布嚴密包裹，養(yǎng)護時間不少于半個月。
以上養(yǎng)護方法，經(jīng)多次實踐驗證，效果都很好。
END
甘昌成（柳州市環(huán)波建材有限公司，高工）
混凝土為什么要養(yǎng)護？養(yǎng)護的目的是什么？
混凝土的養(yǎng)護工作非常重要，說它對混凝土的抗?jié)B抗裂性能以及硬化混凝土的質量起著決定性的作用，并不過分。我們已經(jīng)從理論上明確，混凝土配合比的拌合用水在混凝土密實成型以后不可以損失，這就是養(yǎng)護的目的。實際工程中，可以根據(jù)密實成型后混凝土失水的多少、失水缺陷消除的徹底程度，評價混凝土施工養(yǎng)護的質量，評估硬化混凝土的質量及其對耐久性的影響。
工程實踐表明，以往理論關于混凝土養(yǎng)護目的的表述未能準確揭示混凝土的硬化規(guī)律。理論認為，環(huán)境相對濕度不低于80%，可以不需要有效養(yǎng)護。實際上，只要環(huán)境相對濕度低于100%，混凝土就會失水?；炷烈坏┦还苁嗌?，都會產(chǎn)生缺陷，產(chǎn)生內(nèi)應力。在內(nèi)應力作用下，混凝土體系偏離原來的平衡，成為不穩(wěn)定的體系，其體積也變得不穩(wěn)定。失水越多，缺陷越嚴重，體積越不穩(wěn)定。環(huán)境相對濕度不低于80%時，即使失水不是很多，混凝土沒有開裂，但失水存在失水通道，存在連通的毛細孔隙缺陷，造成混凝土的抗?jié)B性能降低。這些連通的孔隙缺陷加劇了混凝土硬化后在不利環(huán)境下的繼續(xù)失水，使內(nèi)應力不斷的增加和積蓄，混凝土中后期開裂的幾率很大。環(huán)境有害介質也容易入侵混凝土，造成混凝土耐久性降低。因此，在混凝土硬化過程中，不可以出現(xiàn)失水通道。要避免出現(xiàn)失水通道，就要防止混凝土失水。所以，不是環(huán)境相對濕度不低于80%，混凝土就不需要有效的養(yǎng)護，而是只要環(huán)境相對濕度低于100%，混凝土都應該養(yǎng)護。養(yǎng)護的目的就是防止混凝土失水，防止形成失水缺陷。
夏季混凝土如何養(yǎng)護？
關鍵我們要弄清楚養(yǎng)護的目的，養(yǎng)護的本質內(nèi)涵。目的搞清楚了，方法也就有了。這些方法就是能夠有效防止拌合水損失的方法，能夠徹底消除失水缺陷的方法。

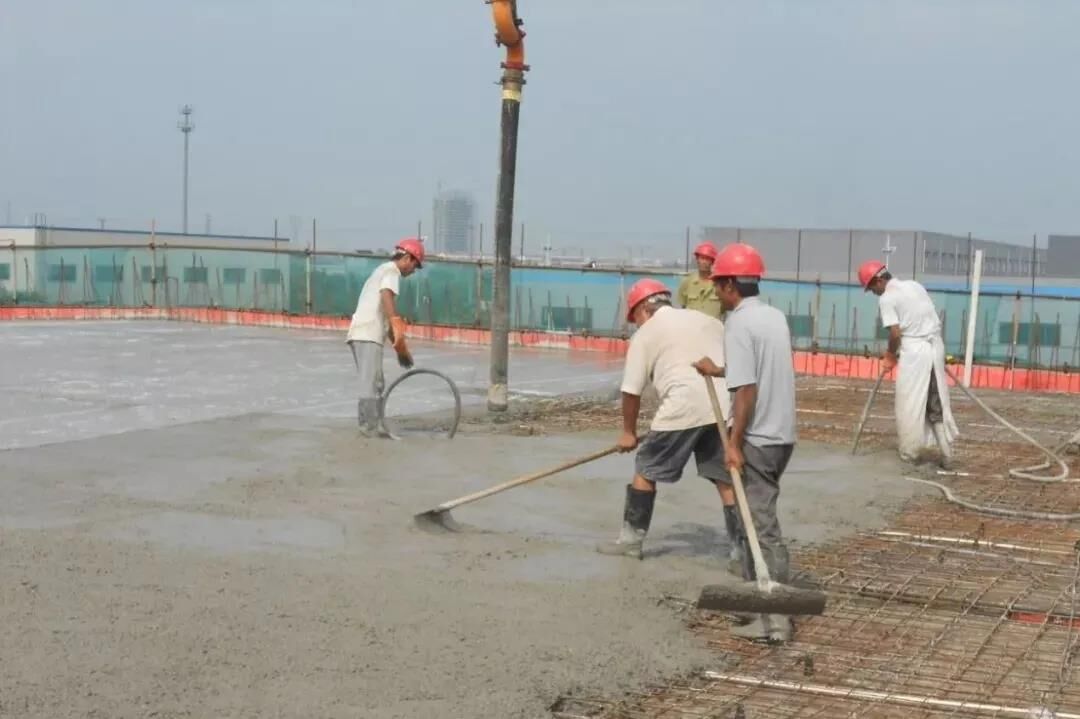

夏季烈日炎炎，暴曬條件下混凝土失水最快，硬化也快。對于大面積混凝土，振動密實抹平后，要密切注意，掌握好初凝前的二次抹壓時間。如果錯過了適宜的抹壓時間，對硬化混凝土質量將造成難以挽回的影響。二次抹壓時，一定要一邊抹壓一邊覆蓋，并澆足水保濕。抹壓是為了徹底消除初凝前形成的失水缺陷，覆蓋是防止抹壓后的混凝土繼續(xù)失水。失水多了，混凝土開裂就是無疑的了。開裂嚴重，說明失水嚴重。所以覆蓋薄膜應選用不透氣不透水的、相對厚一點的薄膜，一次抹平或二次抹壓后立即鋪蓋在混凝土面上，并將薄膜壓緊，使之緊緊貼附在混凝土表面，使拌合水難以蒸發(fā)出來。如果太陽很猛，對于重要工程，或大體積混凝土，在抹壓覆蓋完成后，最好能蓄水養(yǎng)護，這樣質量更有保證。
夏季施工的另一個特點是雨水多，有時雨來得很急，很猛。夏季因為氣溫高，泵送混凝土的坍落度通常較大，但雨季施工時坍落度應盡量小些。低坍落度的混凝土遇雨保漿能力較強，減少雨水沖刷漿體的流失。大雨到來之前應及早作出判斷，用塑料薄膜將已振實抹平和未振實的混凝土都予覆 蓋。有施工單位因為趕不及，只對振實抹平的混凝土進行覆蓋，而沒有振實的混凝土未予覆蓋。筆者認為這是用反了的方法。未振實的混凝土有很多腳印，大雨過后，這些腳印都灌滿了雨水，振動之前一般沒有排除這些積水，也很難將其排除掉。振動的過程中，雨水融入混凝土，大大加大了水膠比，加之部分漿體流失，對混凝土質量的影響是很大的。筆者向施工單位建議，如果雨水來得快，來不及全部覆蓋，首先要覆蓋的是未振實的混凝土，對已振實抹平的混凝土，也一定要將周邊覆蓋好，使薄膜緊貼周邊混凝土的表面，防止雨水沖走水泥漿?；炷琳駥嵞ㄆ綍r，最好能將周邊略壓高一點，讓雨水積蓄在混凝土表面。這樣做，起到了“即時水養(yǎng)護”的作用。施工單位按此方法做了，效果還是不錯的。
END
夏季施工混凝土養(yǎng)護工作雖然很簡單，但是我們混凝土企業(yè)技術人員也要去監(jiān)督交底，讓施工單位給予重視。只要讓混凝土這棵“小草”在一定溫度、濕度和一定的齡期時才能健康茁壯的成長。
筆者在施工現(xiàn)場多年，發(fā)現(xiàn)很多混凝土工程技術人員對混凝土養(yǎng)護目的的認識不是很清晰。沒有清晰的認識，就很難找到正確的養(yǎng)護方法，也很難判斷所采取的養(yǎng)護措施，其有效程度幾何， 因而也就很難保證硬化混凝土的質量。
分享到：
手機版|
